Pneumaatiline ajami liblikklapp

Toote üksikasjad

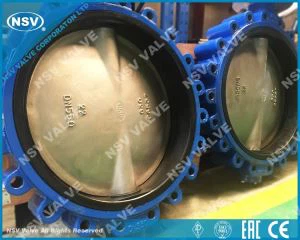

NSV pneumaatilise ajami liblikventiil, mida saab kasutada voolu eraldamiseks või reguleerimiseks. Sulgemismehhanism toimub ketta kujul. Toimimine sarnaneb kuulventiiliga, mis võimaldab kiiret väljalülitamist. Libliklappe eelistatakse üldiselt seetõttu, et need on muude ventiilide jaoks odavamad kui ka kaal ja on kergemad, mis tähendab, et vähem tuge on vaja. Ketas on asetatud toru keskele, ketta läbimine on klapi välisküljel asuva ajamiga ühendatud varras. Täiturmehhanismi pööramine pöörab ketast vooluga paralleelselt või risti.

Kohaldatav standard
Kujundusstandard: API 609, MSS SP-67, MSS SP-68, BS 5155
Näost näkku: API 609, ASME B16.10, BS 5155, EN1092
Lõppühendus: ASME B16.5, ASME B16.47
Ülevaatus ja test: API 598

Tootevalik
Suurus: 2 "~ 36" (DN50 ~ DN900)
Hinnang: ANSI 150 naela ~ 600 naela
Korpuse materjalid: süsinikteras, roostevaba teras, legeeritud teras, dupleksteras.
Ketta tihendus: PTFE, grafiidiga lamineeritud
Kasutamine: kang, käik, elektriline, pneumaatiline, hüdrauliline

Kujundusfunktsioonid
Kolmekordne ekstsentriline disain
Metallist metallini, kummist, isoleeritud PTFE-st
Kahesuunaline teenus
Vahvli-, otsa- või äärikühendus

STRUKTUURILISED OMADUSED

LAMINEERITUD KETTI TIHEND

Ventiili sulgemise ajal pöördemomendiga istuv jõud tagab ühtlase jõu kogu klapipesa ümbermõõdu ulatuses. Elastsed tihendid painduvad ja annavad energiat, eeldades istme kuju. Ümbermõõdu ulatuses võrdselt jaotatud survejõud tagavad tiheda kahesuunalise väljalülituse. Tihendi elastsus võimaldab klapi korpusel ja kettal kontakti või laienemist, ilma et temperatuurikõikumiste tõttu tekiks kinnikiilumist.

NSV pakub eriti jäika kinnitusrõnga koos poltidega, mis on loodud reageerimaks ASME astme arvutustele.

1) Iste on standardseinaga kaetud kõvakattega.

2) Tihend on spiraalselt keritud SS / grafiit nulllekke korral.

Torqseali täiustatud konstruktsioonil on kolmesuunaline ekstsentrilisus ja ainulaadne elliptiline istme geomeetria, mis tagab tihendusliku tihenduse kogu istme ümber ja „tiheda“, mullita klapi.

Tõstetud kooniline iste hoiab ära tiheda kogunemise sekkumise tihendisse. Istme kõva pinna katmiseks kasutatakse Stelliiti kõvakattega (pehme SS316 kõvakatte asemel).

Klapide identifitseerimine enne torustikule paigaldamist

1.Igal klapil on korpuse külge kinnitatud roostevabast terasest nimesilt. Tüübisilt on varustatud üksikasjadega, näiteks klapi suurus, nimetus, ehitusmaterjal ja klapi seerianumber, allpool on näidatud tüüpiline nimesilt:

2.Tag number kinnitatakse klapile ka juhul, kui seda tellimise ajal küsitakse.

KKK

1. K: Mis on ventiilide garantii?
V: Meie ventiilide garantiiaeg peaks olema 18 kuud alates saatmiskuupäevast või 12 kuud pärast paigaldamist, olenevalt sellest, kumb toimub varem.

2. K: Mis on saatmispakend?

V: selle karp väikeste ventiilide jaoks (proov) ja vineerikarp (ärge fumigeerige).

3.Q: kas on olemas MOQ?

： Nr. Võime aktsepteerida 1set, kuid lisakulud on 150,00 dollarit (ekspordiprotsess), kui tellimuse väärtus jääb vahemikku 2000,00 dollarit.
